ZW型自吸式无堵塞排污泵

质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!

销售热线 021-66528888
免费电话 在线咨询
产品简介

产品介绍:
ZW型自吸式无堵塞排污泵是上海阳光泵业根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型泵种。既可像一般清水自吸泵那样不需安装底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,完全减轻人力的劳动强度,而且安装使用方便。


产品优点:
 ·  排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
 ·  高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
 ·  自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。


使用事项:

 ·  吸入管路越短越好,最长不超过10M。

 ·  若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。

 ·  自吸泵第一次使用,仍需将泵腔灌满水。

 ·  常规运行3000小时后,需对水泵进行拆检保养,必要时更换不宜再用的易损件。

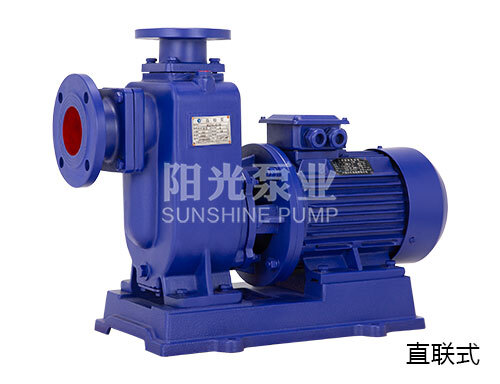

 ·  可定做直联式,同心度高,稳定性增强,亦更为经济,不过维修稍嫌麻烦。

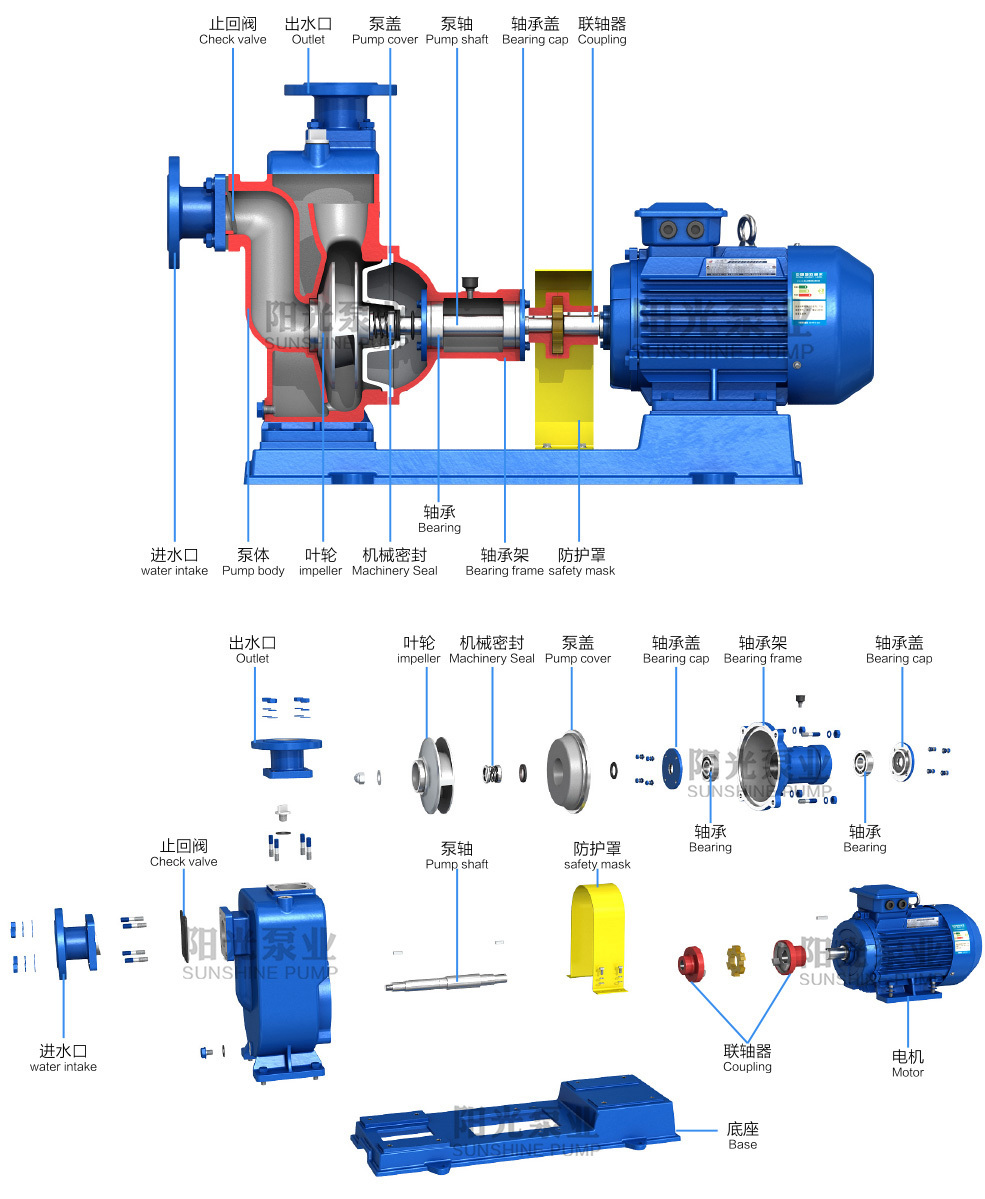

结构图纸:




性能参数
序号型号流量
(m3/h)
扬程
(m)
功率
(kw)
转速    (r/min)效率
(%)
气蚀余量
(m)
自吸高度
(m)
自吸时间
(min/5m)
125ZW8-158152.22900452.05.53
232ZW5-205202.22900452.55.53
332ZW10-2010202.22900452.55.53
432ZW9-3093032900482.55.53
540ZW10-2010202.22900452.55.53
640ZW20-1520152.22900452.55.53
740ZW15-30153032900482.55.53
850ZW10-2010202.22900452.55.53
950ZW20-1220122.22900452.55.53
1050ZW15-30153032900482.55.53
1150ZW20-3520355.52900482.55.53
1265ZW30-18301842900482.55.53
1365ZW30-18301841450452.55.53
1465ZW25-3025305.52900503.05.53
1565ZW25-4025407.52900503.05.52
1665ZW40-2540257.52900503.05.52
1780ZW40-16401642900503.05.52
1880ZW40-16401641450503.05.03
1980ZW40-2540257.52900503.05.52
2080ZW25-4025407.52900503.05.52
2180ZW65-2565257.52900523.05.52
2280ZW30-403040112900453.05.53
2380ZW50-305030112900453.05.53
2480ZW80-358035152900453.05.53
2580ZW40-50405018.52900503.05.52
2680ZW50-605060222900553.05.03
27100ZW100-15100157.51450504.05.53
28100ZW80-2080207.51450534.05.53
29100ZW100-2010020152900454.05.52
30100ZW100-2010020111450534.05.53
31100ZW100-3010030222900534.05.52
32100ZW80-458045302900554.05.52
33100ZW80-608060372900534.05.52
34100ZW80-808080452900504.05.52
35125ZW120-2012020151450554.55.52
36150ZW180-1418014151450605.05.53.5
37150ZW180-201802018.51450605.05.03
38150ZW180-3018030301450655.05.03
39150ZW180-3518035371450455.06.03.5
40150ZW180-4518045551450505.06.03.5
41200ZW280-1428014221450655.05.03
42200ZW280-2028020371450625.05.03
43200ZW280-2528025451450595.05.03
44200ZW280-2828028551450554.85.23
45250ZW420-1442014451450456.04.52.5
46250ZW420-2042020551450486.04.52.5
47300ZW800-1480014551450656.04.52.5
48300ZW800-2080020751450656.04.52.5


PDF文件下载
