PW、PWF型悬臂式离心污水泵

质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!

销售热线 021-66528888
免费电话 在线咨询
产品简介

产品介绍:

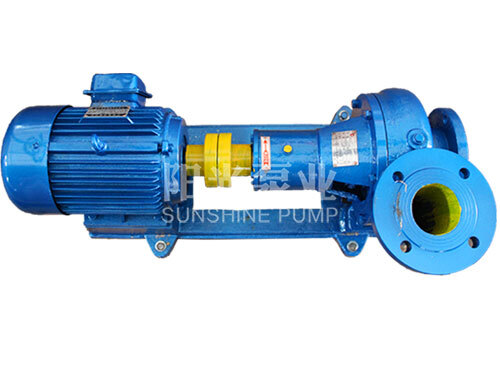

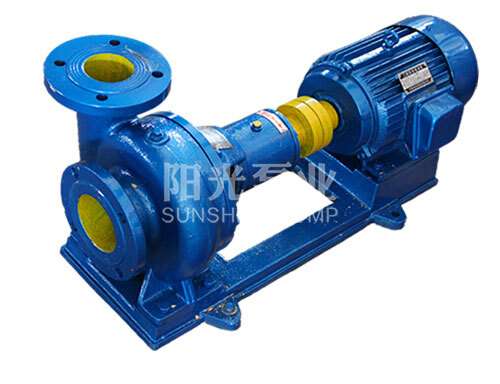

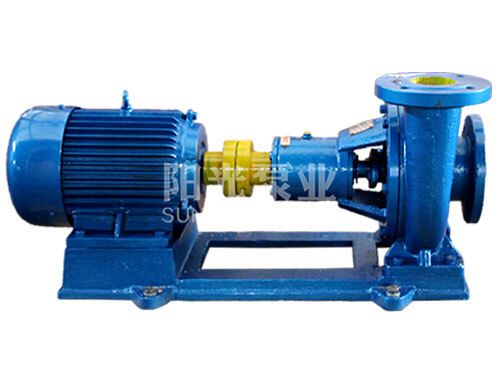

PW、PWF型污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向,泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式,泵与电机安装在共同底盘上,通过弹性联轴器由电机直接驱动。该泵具有效率高、节能效果好、运行平稳、性能可靠、维修方便等优点。上海阳光泵业的排污泵全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。


产品用途:

 ·  PW型卧式无堵塞排污泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质,介质温度不超过100℃

 ·  PWF型耐腐蚀污水泵可输送带有酸性、碱性或其他腐蚀性的污水

 ·  化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造,介质温度不高于100℃


使用方法:

 ·  装配与拆卸先检查各部件有无存在影响装配的缺陷,然后将其擦洗干净后,方可进行装配。

 ·  准备好纸垫、丝堵、管堵并分别将其装到各相应部件上。

 ·  将密封环、轴封盒、油标和油孔盖、毛毡囤分别装入泵盖、轴承体、轴承箱、轴承盖上。

 ·  先将轴承装入轴两端,一起装入轴承箱,然后装上轴承压盖。

 ·  依次装上轴承体、轴承、油封圏及垫圈、叶轮、垫片和叶轮螺母并拧紧,然后装上泵体和泵盖。 拆卸与装配须序相反。

 ·  清除底座油戚及污垢,把底座放在地基上。

 ·  用水平仪检查底座水平,允许用锲铁找平。用水泥浇灌底座和地脚螺栓孔眼,检查水平与电机中心是否一致。

 ·  用水泥浇灌底座和地脚螺栓孔眼。水泥干涸后,检查底座和地脚螺栓是否松动,合适后拧紧螺母,重新检查水平。


注意事项:

 ·  泵进出口水管应设支承,不得以泵体作支承。

 ·  出口水管路应装设闸阀,在泵吸入管路进口处应装设一般性拦污栅、防止较大的石块等物吸入泵内打坏叶片。


性能参数
序号型号规格流量
  (m3/h)
扬程
 (m)
转速
 (r/min)
功率
 (kw)
150PW6514.51614404
50PWF-65
250PW65253229004
50PWF-65
380PW1005613.514405.5
80PWF-100
480PW1009026290011
80PWF-100
5100PW12510012.514407.5
100PWF-125
62   1/2PW609.514404
72   1/2PW9026290015
82   1/2PW9043290022
94PW100119607.5
104PW16025.5146030
116PW3001498030
126PW35027145055
